キュービクルとは？高圧受電設備としての役割や導入メリット、注意点を徹底解説！

キュービクルとは？

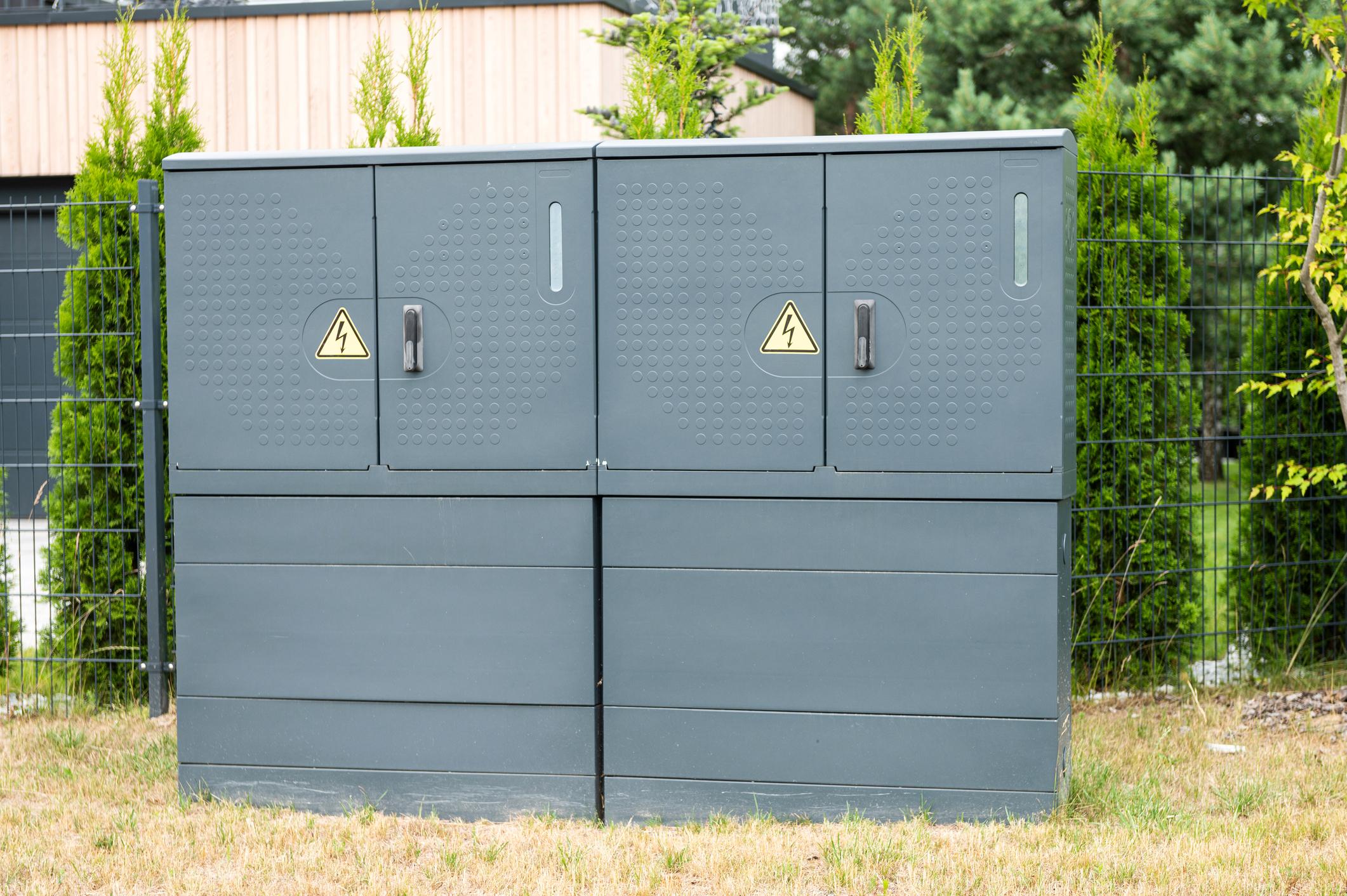

キュービクルとは、ビルや工場の敷地内、あるいは商業施設の駐車場など、私たちの身近な多くの施設で活躍している電気設備です。「変電設備」や「高圧危険」といった表示がされているその金属製の箱（筐体）に収められています。

キュービクルの定義

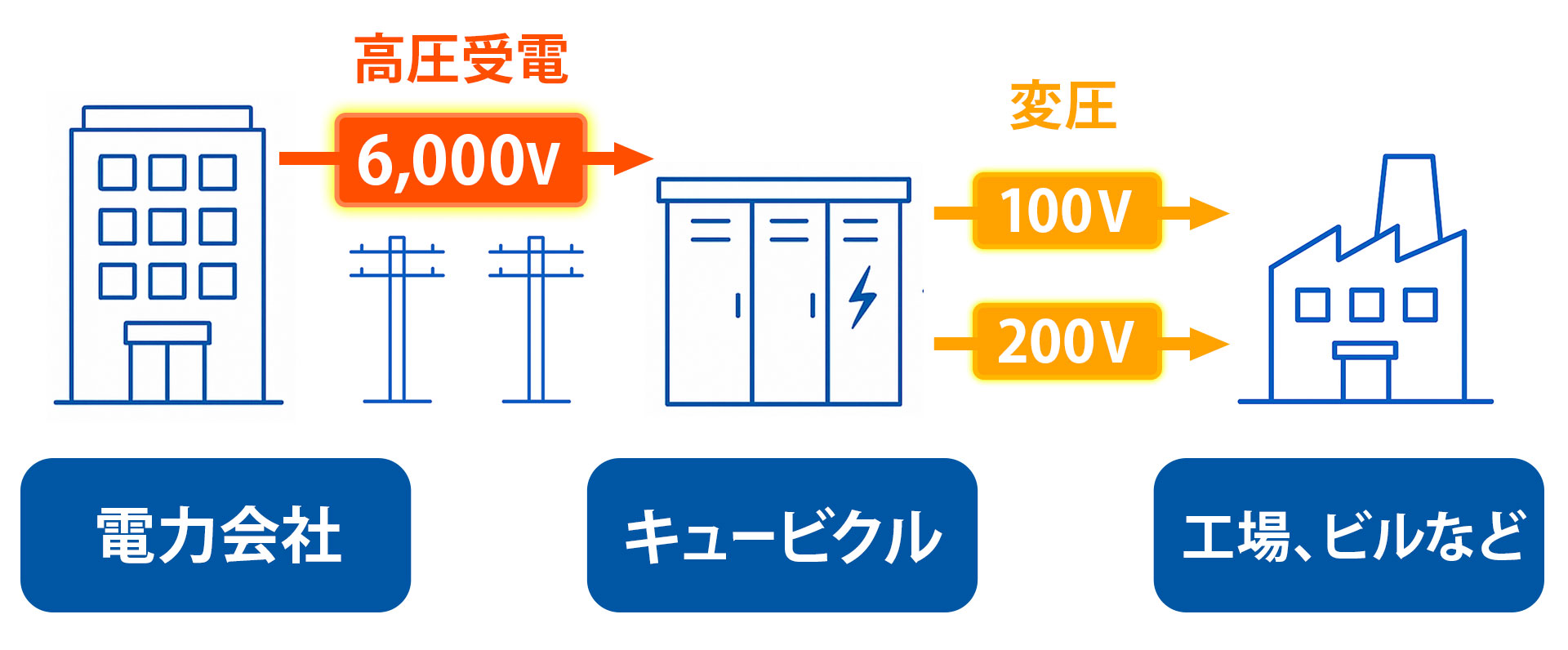

キュービクルは、発電所から送られてくる高圧の電気（供給電圧6,000V）を受け、施設内で使用できる低い電圧（100Vや200Vなど）に変換するための機器一式を、金属製の箱（筐体）に収めた設備のことを指します。正式名称は「キュービクル式高圧受電設備」といい、JIS規格（日本産業規格）では「キュービクル式高圧受電設備（JISC4620）」として定められています。

この金属製の箱は、単なる「容器」ではなく、内部の機器を保護し、安全性を高める重要な役割も果たしています。言葉の由来である「キューブ（Cube）」が示すように、立方体に近い形状をしており、限られたスペースに効率よく設置できるよう工夫されています。

キュービクルが必要な施設とは

キュービクルは、一般家庭で目にすることはほとんどありません。主に、電力会社との契約電力が50kW以上の、多くの電力を消費する施設で必要とされます。具体的な施設例としては、以下のような場所が挙げられます。

• 工場
• オフィスビル
• 商業施設（スーパーマーケット、ショッピングモールなど）
• 病院
• 学校
• 大型マンション

これらの施設では、一般家庭向けの低圧電力契約では電力容量が不足したり、電気料金が割高になったりする可能性があります。そのため、電力会社から高圧で電気の供給を受け、自施設内に設置したキュービクルで低圧に変圧して使用する「高圧受電契約」を選択することが一般的です。

キュービクルの主な役割

キュービクルの主な役割は以下の通りです。

変圧

発電所から供給される高圧電力（6,000V）を、施設内で使用可能な低圧電力（100Vや200Vなど）に変換します。

配電

変圧した電気を、施設内の照明やコンセント、空調設備、動力設備などの各所に分配します。

保護

過電流（使いすぎやショート）や漏電などの異常を検知し、遮断機を使用して電流を遮断します。これにより、感電事故や火災、機器の故障などを防ぎます。

管理・監視

内部にある電圧計や電力計により、電力の使用状況を常に管理・監視しています。これにより、施設内の電力供給を最適化し、効率的なエネルギー利用に貢献します。

これらの機能からも、キュービクルは「小規模な変電所」とも例えられます。大規模な変電所が地域全体の電力を調整・分配するのに対し、キュービクルは特定の施設専用のコンパクトな変電システムとして機能するのです。

また、法的な観点から見ると、キュービクルは電気事業法において「自家用電気工作物」の一つに分類されます。これは、電力会社から供給される電気を一般家庭のようにそのまま使用するのではなく、自ら高圧で受電し、変圧して使用する設備を指します。自家用電気工作物を設置するということは、その設備の保安責任を設置者自身が負うことを意味します。この法的背景が、後述する専門的な管理体制や定期的な点検の義務に繋がってくるのです。

キュービクルの内部構造

キュービクルの内部には、安全かつ安定的に電力を供給するための多くの重要な電気機器が精密に配置されています。主な内部機器とその役割は以下の通りです。

変圧器/トランス（Tr）

高圧電力を低圧電力に変換します。

遮断器（CB,VCB）

電気回路の開閉、異常電流（過電流、短絡電流）を遮断します。

高圧交流負荷開閉器（LBS）

電気回路の開閉、ヒューズを組み合わせて過電流を保護します。

断路器（DS）

保守点検時に無電流状態で回路を確実に切り離し、安全を確保します。

保護継電器/リレー（OCR,GR）

電気回路上の異常を検知し、遮断器に指令を送ります。

計器類/メーター

電圧や電流などを測定し、電力使用状況を監視します。

進相コンデンサ（SC）

力率を改善し、電力損失を低減します。

避雷器（LA）

雷サージから機器を保護します。

これらの機器が連携し、安全で安定した電力供給を実現します。

キュービクルを導入するメリット

次にキュービクルのメリットについて説明します。

メリット①：電気料金の削減効果

多くの電力を消費する工場や商業施設などでは、一般家庭向けの低圧電力契約よりも、高圧電力契約の方が電気料金の単価が安く設定されている傾向があります。キュービクルを設置することで、この単価の安い高圧電力を受電できるようになるため、月々の電気料金を削減できる可能性があります。特に電力使用量の多い施設にとっては、長期的に見て大きなコストメリットが期待できます。

メリット②：高い安全性

高圧の充電部（電気が流れている部分）が堅牢な金属製の箱（筐体）に完全に収納されているため、作業者や一般の人が誤って触れて感電するリスクが大幅に低減されています。また、この金属製の箱は、風雨や日光、塵埃といった外部環境の影響から内部の精密な電気機器を保護します。さらに、ネズミや蛇などの小動物が内部に侵入し、それが原因で発生する短絡（ショート）や漏電、場合によっては火災といった重大な事故を防ぐ効果も備えています。

メリット③：工期の短縮と設置・メンテナンスの容易さ

主要な構成機器が専門の工場であらかじめ組み立てられ、品質検査を経た上で、完成品またはいくつかのユニットに分割された半完成品の状態で現地に搬入されます。そのため、現地での複雑な組立作業や配線作業は大幅に削減され、設置工事全体の工期を短縮することができます。開放型受電設備のように、現地で一から機器を据え付け、配線し、調整するといった手間が少ないため、結果的に設置にかかる工事費用も抑えられる傾向にあります。また、機器がコンパクトにまとめられ、アクセスしやすいように配置されているため、設置後の定期的な点検やメンテナンス作業も比較的容易に行えるという利点もあります。

メリット④：省スペース性と設置場所の柔軟性

高圧受電に必要な様々な機器をコンパクトな金属製の箱に効率よく集約しているため、建物の屋上や駐車場の一角、あるいは敷地の隅など、限られたスペースにも設置が可能となります。これにより、土地の有効活用が図れるだけでなく、建物全体の設計の自由度も向上します。場合によっては、従来必要とされた専用の広い変電室を設ける必要がなくなり、その分のスペースを他の用途に活用できるというメリットも生まれます。

キュービクルを導入する際の注意点

次に、キュービクルを導入する際に考慮しておきたい注意点についても説明します。

注意点(1)：収納できる機器の大きさと容量の制限

コンパクトであるがゆえに、収納できる機器のサイズや容量には限界があるため、大規模施設では分割設置などの検討が必要です。

例えば、非常に大きな電力容量を必要とする施設で、1000kVAを超えるような大型の変圧器が必要なケースです。この大型の変圧器を1台のキュービクルに収めることは難しいため、キュービクルを複数台に分割して設置する場合や、一部の機器については開放型の設備と組み合わせるといった、別の設計アプローチを検討する必要が出てくることもあります。この点は、特に大規模施設の計画段階で留意すべき重要なポイントです。

注意点(2)：将来の電力需要を見越した拡張性の考慮

キュービクルを一度設置すると、内部の機器構成を大幅に変更することや、受電容量を大きく増設することは簡単ではありません。工場で完成された形で納入されるというメリットが、裏を返せば現地での柔軟な改造の難しさに繋がります。

そのため、キュービクルを導入する際には、現在の電力使用量だけでなく、将来の事業拡大、設備の増強、あるいはテナントの変更などによって電力需要が増加する可能性を十分に予測し、設計に反映させることが不可欠です。

具体的には、ある程度の余裕を持った容量の変圧器を選定する、将来の増設用機器を設置するためのスペースや開閉器をあらかじめ準備しておく、といった対策が考えられます。こうした将来計画を怠ると、数年後に電力不足に陥り、結果としてキュービクル全体の大規模な改修や入れ替えが必要となり、多大なコストと手間、そして事業活動への影響が生じる可能性があります。

注意点(3)：定期的な保守・点検の必要性と関連コスト

キュービクルは高圧電力を扱う自家用電気工作物であるため、その安全な運用を維持するために、電気事業法によって定期的な保守・点検が義務付けられています。これには、毎月または隔月程度で行う月次点検と、年に1回程度（場合によっては3年に1回）停電して行う年次点検などがあります。

これらの点検は、高度な専門知識と資格を持つ電気主任技術者が行う必要があり、自社で有資格者を選任するか、外部の電気保安法人などに業務を委託することになります。したがって、キュービクルの導入時には本体価格や設置工事費といった初期費用だけでなく、設置後も継続的に発生する維持管理費用（点検委託費用、消耗部品の交換費用、故障時の修理費用など）も予算に組み込んでおく必要があります。この定期的なメンテナンスは、単なるコストや手間と捉えるのではなく、施設の安全確保、安定稼働、そして法令遵守のための重要な「投資」であるという認識が求められます。

キュービクルの耐用年数と適切な更新時期

他の機械設備と同様に、キュービクルを永久に使用できるわけではありません。経年劣化により性能が低下し、いずれは更新（交換）が必要となる時期が訪れます。ここでは、キュービクルの耐用年数の目安や、劣化した設備を使い続けることの危険性、そして計画的な更新の重要性について解説します。

法定耐用年数と実用耐用年数

まず「法定耐用年数」という言葉があります。これは、税法上の減価償却費を計算するために定められた年数で、電気設備（受変電設備）の場合、一般的に15年とされています。しかし、この法定耐用年数はあくまで税務会計上の取り扱いであり、キュービクルが物理的に使用できなくなるまでの実際の寿命（実用耐用年数）とは必ずしも一致しません。

キュービクルの実用耐用年数は、設置されている環境（温度、湿度、塩害の有無など）、使用状況（負荷の大きさや変動の頻度など）、そして実施されてきたメンテナンスの質や頻度によって大きく変動します。一般的には、15年から20年程度が目安とされています。

また、キュービクルは多くの構成機器（変圧器、遮断器、保護継電器、コンデンサなど）から成り立っており、これらの機器ごとに耐用年数が異なることにも注意が必要です 。例えば、変圧器は比較的長寿命である一方、開閉頻度の高い遮断器や、環境変化の影響を受けやすい電子部品を含む保護継電器などは、より短い期間で交換が必要になる場合があります。

劣化したキュービクルを使い続ける危険性

耐用年数を超過し、劣化したキュービクルを適切なメンテナンスや更新を行わずに使用し続けることには、様々な危険性が伴います。

絶縁性能の低下

経年劣化により、ケーブルや機器内部の絶縁物の性能が低下し、漏電や短絡（ショート）のリスクが高まります。これが感電事故や火災の原因となることがあります 。

部品の摩耗・破損

開閉器や遮断器などの可動部分は、長年の使用により摩耗したり、金属部分が疲労したりします。これにより、正常な動作ができなくなり、いざという時に回路を遮断できないといった事態に陥る可能性があります。

予期せぬ停電

劣化した機器が突然故障し、施設全体が停電に見舞われるリスクがあります。これにより、生産活動の停止、データの損失、顧客へのサービス提供不可など、事業に深刻な影響を及ぼす可能性があります 。

波及事故の誘発

自施設のキュービクルの故障が、電力会社の配電系統を通じて近隣の他の施設や住宅にまで停電を広げてしまう「波及事故」を引き起こす可能性も増大します 。

エネルギー効率の悪化

古い変圧器などは、エネルギー変換効率が現在の最新機種に比べて低い場合があります。劣化した設備を使い続けることは、無駄な電力消費に繋がり、結果として電気代の増加を招くことも考えられます 。

キュービクルの更新時期

上記のように劣化したキュービクルの使用を続けないよう、以下のような時期に更新を検討してみましょう。

• キュービクルが設置から15年～20年以上経過し、実用耐用年数が近づいてきたとき
• 年次点検などで、主要な構成機器に重大な劣化や不具合が頻繁に見つかるようになったとき
• 施設の省エネルギー目標達成や、BCP（事業継続計画）対策の一環として、電力設備の信頼性向上や効率化を見直すとき
• 大規模な改修や増築計画があり、それに合わせて電力設備も刷新するとき

キュービクルの更新は、単に古い設備を新しいものに「交換」するというだけでなく、施設の電力インフラ全体を将来にわたって最適化し、安全性、経済性、そして信頼性を高めるための重要な「投資」と捉えることができます。

まとめ

キュービクルは工場や商業施設、病院、学校など、私たちの社会で多くの電力を必要とする施設にとって、まさに心臓とも言える不可欠な電気設備です。発電所から送られてくる高圧の電気を安全かつ効率的に施設内で使える形に変換し、安定した電力供給を支えるとともに、万が一の電気事故から人命や財産を守るという重要な役割を担っています。

その安全かつ経済的な運用のためには、まずキュービクルに関する正しい知識を持つことが必要です。そして、法律で定められた定期的な保守・点検を確実に実施し、設備の状況を常に把握すること、さらには耐用年数や劣化状況を考慮して計画的に更新を行うことが極めて重要となります。

キュービクルの導入や更新、あるいは日々のメンテナンスに関して疑問や不安な点がある場合は、決して自己判断せず、経験豊富な専門の電気設備業者や、日頃から保安業務を委託している電気主任技術者、電気保安法人などによく相談することが賢明です 。専門家のアドバイスを受けながら、自施設に最適な運用方法を見出し、キュービクルという重要なインフラを最大限に活用していくことが望まれます。
